Всё, что вам хотелось узнать о фрезерных станках



12/09/2018

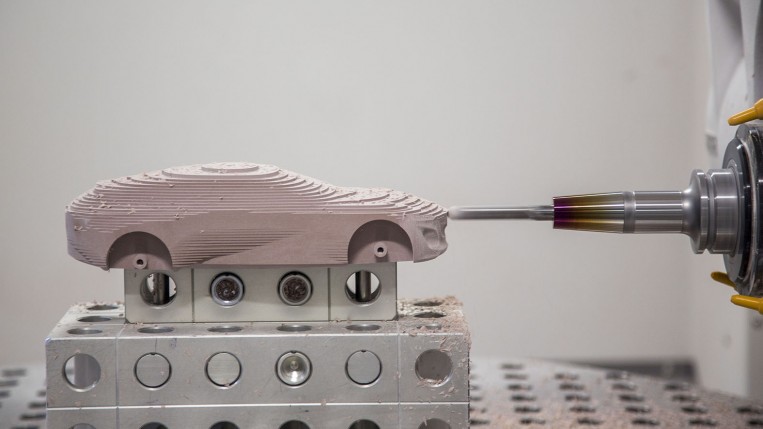

Всё, что вам хотелось узнать о фрезерных станках Представьте, что вам необходимо высокотехнологичное оборудование, способное обеспечить необходимую производительность труда и отменное качество обработки различных материалов: пластика, графита, алюминия, меди, чугуна, стали или дерева, и при этом не требующее от станочника виртуозности и высокого профессионализма.
На все эти требования отвечает фрезерный станок с числовым программным управлением!

Числовое Программное Управление или ЧПУ – компьютеризованная система управления, которая, используя команды, написанные на специализированном языке программирования, управляет механизмами станка.

Всё, что вам хотелось узнать о фрезерных станках - фото 2
Разработано это современное оборудование для механической обработки различных листовых материалов при помощи специального инструмента – фрезы.

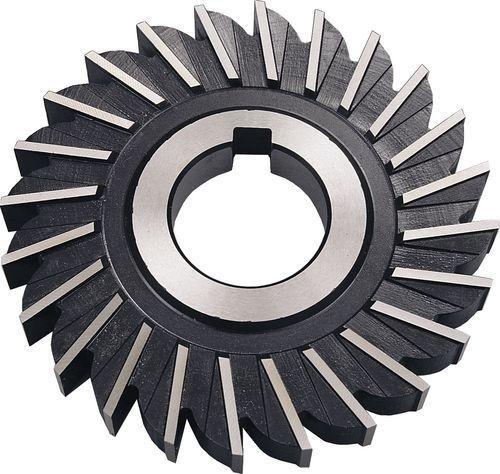

Фрезы – это металлические инструменты различной формы с несколькими режущими зубьями. По форме фрезы бывают:
- конические,
- цилиндрические,
- концевые,
- торцевые и других видов.

Всё, что вам хотелось узнать о фрезерных станках - фото 3

Материал, из которого изготавливается режущая часть, должен быть намного прочнее обрабатываемого, потому для фрез подбираются твердые сплавы быстрорежущей стали. Может быть использована также минералокерамика или алмаз. Кроме того, фрезы различаются по конструкции и типу зубьев: они могут быть
  • цельные (или монолитные, так называемые «пальчиковые фрезы»),
  • со сварным режущим элементом,
  • сборным или с напаянным режущим элементом.


Вращаясь с большой скоростью, они обрабатывают материал, разрезая, высверливая, раскраивая и гравируя его в соответствии с заданной программой под контролем оператора ЧПУ.
В зависимости от расположения рабочего инструмента, фрезерование может быть горизонтальным или вертикальным. Большое распространение получили универсальные станки, дающие возможность фрезеровать сложные детали под любым углом, применяя разные фрезы.

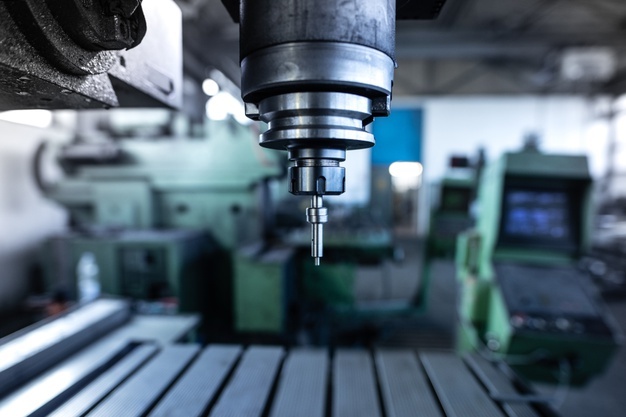

Фреза, закрепленная в цанге, является основным элементом, находящимся в непосредственном контакте с обрабатываемым материалом. Цанга с закрепленной в ней фрезой устанавливается в шпиндель, обеспечивающий вращение фрезы. В свою очередь шпиндель с фрезой установлен на подвижной балке - портале, который перемещает шпиндель и фрезу в трех осях координат над обрабатываемым материалом, укрепленном на рабочем столе. Перемещение портала, а также перемещение шпинделя по порталу обеспечивают три микрошаговых двигателя. Портал, станина, двигатели, шпиндель и фреза представляют собой механическую часть фрезерного станка. Каждый двигатель обеспечивает перемещение портала и шпинделя по своей оси по заданной программе.

Всё, что вам хотелось узнать о фрезерных станках - фото 4

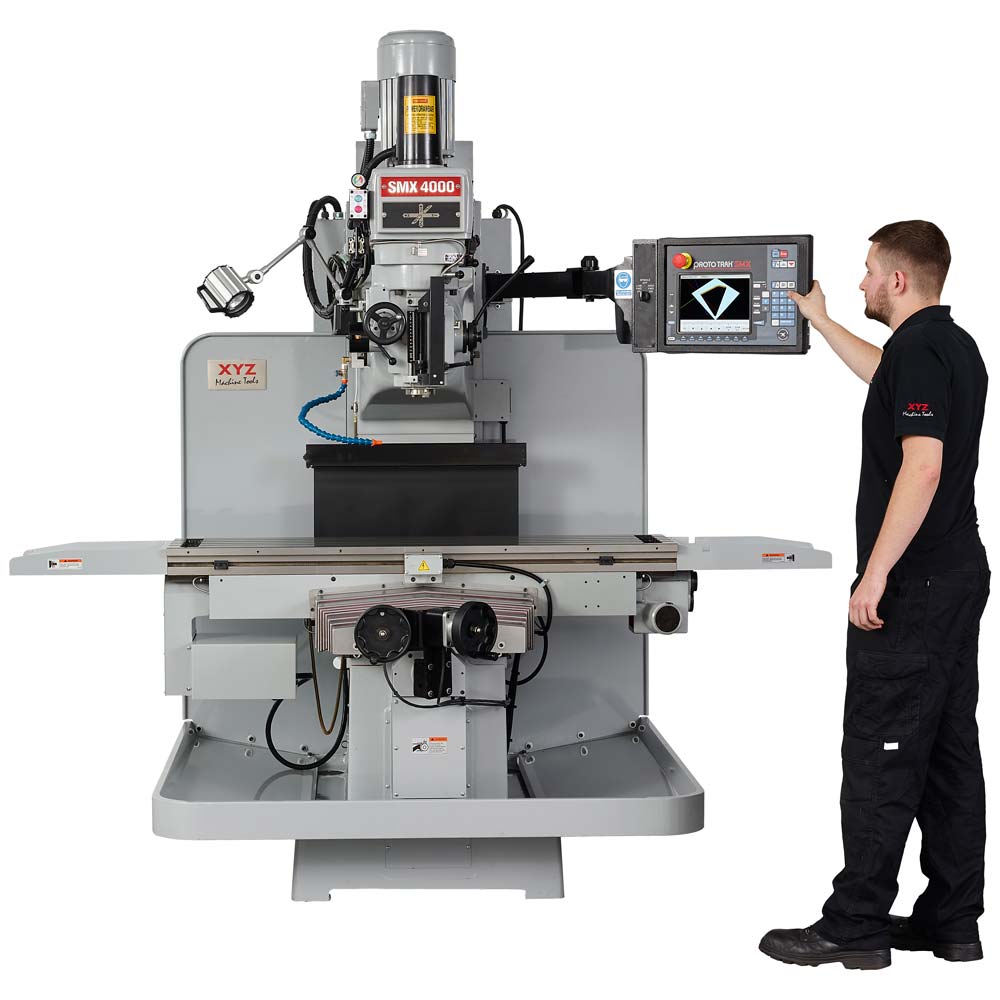

Управляющие станции фрезерных станков с ЧПУ представляют собой электронную часть оборудования и поставляются вместе со станком. Программное обеспечение станка обрабатывает векторные изображения из графических файлов, переводит их в G-коды, управляющие работой микрошаговых двигателей. Таким образом, для изготовления той или иной детали необходимо её построение в графическом редакторе такой компьютерной программы, как, например, AutoCad или Corel Draw. После установки разработанной программы в ОЗУ станка (оперативное запоминающее устройство или оперативная память), оператор может начать работу, предварительно выбрав нужные режимы и параметры в соответствии с поставленной технологической задачей и обрабатываемым материалом.

И самое главное, когда компания начинает пользоваться станком с ЧПУ — появляется более высокий уровень автоматизации производства. Случаи вмешательства оператора станка в процесс изготовления детали сведены к минимуму. Станки с ЧПУ могут работать практически автономно, день за днем, неделю за неделей, выпуская продукцию с неизменно высоким качеством. При этом главной заботой оператора являются в основном подготовительно-заключительные операции: установка и снятие детали, наладка инструмента и т.д. В результате один работник может обслуживать сразу несколько станков, или, если станок у вас один, может так же выполнять дополнительные обязанности, а это всегда благоприятно влияет на эффективность вашего производства.
